クリーク被覆問題

クリーク被覆問題#

こちらでは、Lucas, 2014, “Ising formulations of many NP problems” の 6.2. Clique Cover を OpenJij と JijModeling、そして ommx-openjij-adapter を用いて解く方法をご紹介します。

概要: クリーク被覆問題#

クリーク被覆問題は、あるグラフと整数\(n\)が与えられた時に、グラフを\(n\)個のクリーク（完全グラフ）に分割できるかを決定する問題です。

完全グラフ#

完全グラフ(complete graph)とは、相異なる2点が全て隣接しているグラフ(ただしループや多重辺を含まない)構造のことです。具体的には以下のようなものを指します。

完全グラフは、そこに含まれる2点を選んだときに、その2点が必ず辺で結ばれているような構造を持ちます。完全グラフの頂点数を\(N\)とすると、辺の数は\(V\)個の頂点から2つを選ぶ組合せの数\({}_V C_2 = \frac{1}{2} V (V-1)\)だけあることがわかります。
完全グラフとの差が小さくなるように、最適化問題を定式化していきましょう。

バイナリ変数#

頂点\(v\)が\(n\)番目のクリークに属するとき1、そうでないとき0となるようなバイナリ変数\(x_{v, n}\)を定義します。

制約: 頂点は1つのクリークにしか所属できない#

グラフを\(N\)個のクリークに分けることを考えると

\[ \sum_{n=0}^{N-1} x_{v, n} = 1 \quad (\forall v \in V) \tag{1} \]

目的関数: 完全グラフとの差を最小にする#

\(n\)番目のクリークに塗り分けられた部分の頂点数を\(V_n (=\sum_v x_{v, n})\)とすると、この頂点たちが完全グラフを形成しているならば、その辺の数は\(\frac{1}{2} V_n (V_n-1)\)となります。しかし、\(n\)番目のクリークに属する頂点が実際に形成する辺の数は、グラフの辺集合\(E\)を用いて\(\sum_{(uv) \in E} x_{u, n} x_{v, n}\)のように書かれます。この2つの差が0に近いほど、綺麗にグラフがクリークに分けれていることになります。よって目的関数は

\[ \mathrm{obj} = \sum_{n=0}^{N-1} \left\{ \frac{1}{2} \left( \sum_{v=0}^{V-1} x_{v, n}\right) \left( \sum_{v=0}^{V-1} x_{v, n}-1\right) - \sum_{(uv) \in E}x_{u, n} x_{v, n}\right\} \tag{2} \]

JijModelingによる定式化#

次に、JijModelingを使って上記の数理モデルを定式化してみましょう。まずは、数理モデルに現れる変数およびパラメーターを定義します。

import jijmodeling as jm

problem = jm.Problem('Clique Cover')

V = problem.Natural('V')
E = problem.Graph('E')
N = problem.Natural('N')
x = problem.BinaryVar('x', shape=(V, N))

ここでは V を頂点の数、E をグラフ \(G\) の辺集合、N をクリークの数として定義しており、\(x_{v, n}\) に相当する2次元のバイナリ変数として x を定義しています。

制約#

式(1)の制約を定式化しましょう。

problem += problem.Constraint('color', lambda v: jm.sum(N, lambda n: x[v, n]) == 1, domain=V)

目的関数#

次に、式(2)の目的関数を定式化しましょう。

problem += jm.sum(
    N,
    lambda n: 0.5 * jm.sum(V, lambda v: x[v, n]) * (jm.sum(V, lambda v: x[v, n])-1) - jm.sum(E, lambda e: x[e[0], n]*x[e[1], n]),
)

Jupyter Notebookで、定式化された数理モデルを表示してみましょう。

problem
\[\begin{split}\begin{array}{rl} \text{Problem}\colon &\text{Clique Cover}\\\displaystyle \min &\displaystyle \sum _{n=0}^{N-1}{\left(0.5\cdot \left(\sum _{v=0}^{V-1}{{x}_{v,n}}\right)\cdot \left(\sum _{v=0}^{V-1}{{x}_{v,n}}-1\right)-\left(\sum _{e\in E}{{x}_{{e}_{0},n}\cdot {x}_{{e}_{1},n}}\right)\right)}\\&\\\text{s.t.}&\\&\begin{aligned} \text{color}&\quad \displaystyle \sum _{n=0}^{N-1}{{x}_{v,n}}=1\quad \forall v\;\text{s.t.}\;v\in \left\{0,\ldots ,V-1\right\}\end{aligned} \\&\\\text{where}&\\&\text{Decision Variables:}\\&\qquad \begin{alignedat}{2}x&\in \mathop{\mathrm{Array}}\left[V\times N;\left\{0, 1\right\}\right]&\quad &2\text{-dim binary variable}\\\end{alignedat}\\&\\&\text{Placeholders:}\\&\qquad \begin{alignedat}{2}E&\in \mathop{\mathrm{Array}}\left[(-);\mathbb{N}\times \mathbb{N}\right]&\quad &1\text{-dimensional array of placeholders with elements in }\mathbb{N}\times \mathbb{N}\\N&\in \mathbb{N}&\quad &\text{A scalar placeholder in }\mathbb{N}\\V&\in \mathbb{N}&\quad &\text{A scalar placeholder in }\mathbb{N}\\\end{alignedat}\end{array} \end{split}\]

インスタンスの作成#

実際にクリーク被覆を行うグラフを設定しましょう。

import networkx as nx

# set the number of cliques
inst_N = 3
# set empty graph
inst_G = nx.Graph()
# add edges
inst_E = [[0, 1], [1, 2], [0, 2],
            [3, 4], [4, 5], [5, 6], [3, 6], [3, 5], [4, 6],
            [7, 8], [8, 9], [7, 9],
            [1, 3], [2, 6], [5, 7], [5, 9]]
inst_G.add_edges_from(inst_E)
# get the number of nodes
inst_V = list(inst_G.nodes)
num_V = len(inst_V)
instance_data = {'N': inst_N, 'V': num_V, 'E': inst_E}

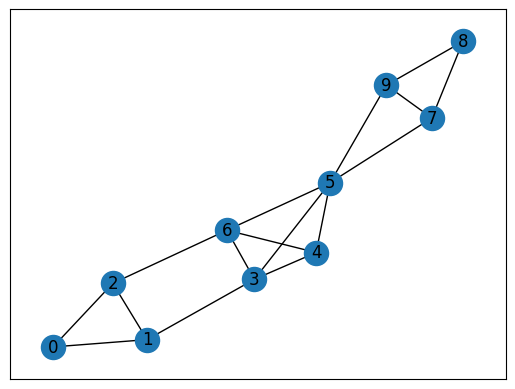

このインスタンスで設定されるグラフは、以下のようなものです。

import matplotlib.pyplot as plt

pos = nx.spring_layout(inst_G)
nx.draw_networkx(inst_G, pos=pos, with_labels=True)
plt.show()

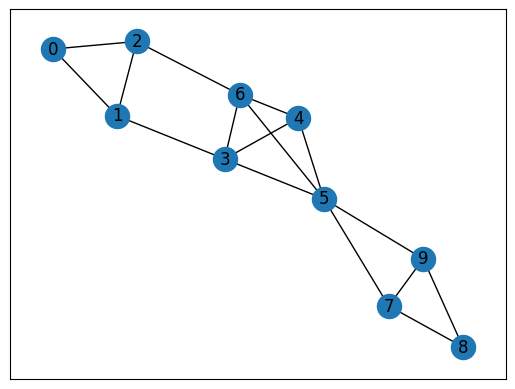

../../_images/adab51b41f19576cc8de26515c9d0583b472cae97516b9d70d3fb6439bdf4bd6.png

{0, 1, 2}, {3, 4, 5, 6}, {7, 8, 9}の3つのクリークから成るこのグラフが、実際にクリークに分けられるかを確認してみましょう。

OpenJijによる最適化計算の実行#

OpenJijのシミュレーテッド・アニーリングを用いて、最適化問題を解いてみましょう。

from ommx_openjij_adapter import OMMXOpenJijSAAdapter

instance = problem.eval(instance_data)

adapter = OMMXOpenJijSAAdapter(instance)
best_sample = adapter.sample(
    instance, num_reads=100, uniform_penalty_weight=1.1
).best_feasible_unrelaxed

解の可視化#

最後に、得られた解を可視化しましょう。

df = best_sample.decision_variables_df
x_indices = df[(df["name"] == "x") & (df["value"] > 0.5)]["subscripts"]
# initialize vertex color list
node_colors = [-1] * len(x_indices)
# set color list for visualization
cmap = plt.get_cmap("tab10")
colorlist = [cmap(i) for i in range(inst_N)]
# set vertex color list
for i, j in x_indices:
    node_colors[i] = colorlist[j]
# make figure
nx.draw_networkx(inst_G, pos=pos, node_color=node_colors, with_labels=True)
plt.show()
../../_images/8a417d7e556827cd34b0b0323025001aeca254d7ee13256a31d3bbbc9a2635e6.png

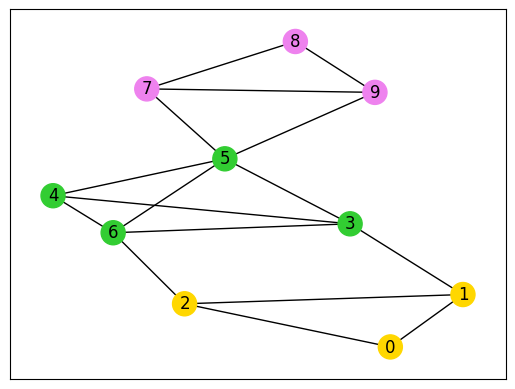

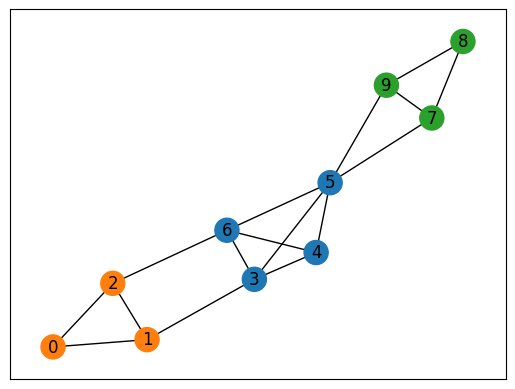

予想通り、OpenJijによりグラフを3つのクリークに分割することができました。
